深圳海上世界

2017.03.18 9039 分享

導讀

海上世界文化藝術中心位于深圳市蛇口海上世界片區,用地西邊為望海路,北側為女媧公園,東側臨海,南側為再建酒店項目。本項目為一棟多層建筑,地上四層,高度為23.1米,地下二層。總建筑面積約7.34萬平方米,地上建筑面積約2.91萬平方米,地下建筑面積約4.43萬平方米。鎰辰智造_鎰辰集團_鎰辰鋼鐵_奧特浦斯

項目介紹:

        海上世界文化藝術中心位于深圳市蛇口海上世界片區,用地西邊為望海路,北側為女媧公園,東側臨海,南側為再建酒店項目。本項目為一棟多層建筑,地上四層,高度為23.1米,地下二層??偨ㄖ娣e約7.34萬平方米,地上建筑面積約2.91萬平方米,地下建筑面積約4.43萬平方米。地上功能主要為美術館展示廳、附屬美術館、畫廊、高級商業、小劇場、餐廳、多功能發布廳等為一體的商業文化綜合樓,地下一二層平時主要功能為設備用房、停車庫及儲藏庫,地下二層戰時為人防二等人員掩蔽所及物資庫。項目建成后是一個集餐飲、娛樂、購物、酒店、辦公、藝術、度假、休閑、居住于一體的國際濱海休閑片區。



機房簡介:

        酒店/服務式公寓機房:位于地下-F3和-F2層,凈高6.9m,分為兩個機房,一個供酒店用,建筑面積(29.3*18.9約554㎡),一個供公寓用,建筑面積(11.6*18.9約220㎡),酒店機房主要有冷凍供回水系統,冷卻供回水系統和熱水供回水系統,主管道大體分為兩層,下層管底標高約為4.5m,上層管底標高約5.7m;公寓機房主要有冷凍供回水系統和冷卻供回水系統,主管道排布一層,管底標高為3.65m。

項目特色:

        水冷機房管道預制:空間小、管道密集,系統復雜。本項目預制生產一體化,縮短工期,使用BIM,使空間更美觀。

技術:

        水冷機房BIM結合工廠預制

        BIM(BuildingInformationModeling)即建筑信息模型的簡稱,是以建筑工程項目的各項相關信息數據作為模型的基礎,建立三維數字化模型,且為這個模型提供完整的、與實際情況一致的建筑工程信息庫,簡單地說,BIM就是數字化的虛擬建筑,可以用來展示整個建筑生命周期。BIM是一種革命性的技術,它能夠在建筑全生命周期中利用協調一致的信息,對建筑物進行分析、模擬、可視化、統計、計算等工作。BIM的實現從根本上解決規劃、設計、施工、運營、維護、拆除各階段信息斷層,實現工程信息在整個建筑生命周期內的有效利用與管理,消除信息傳遞孤島, 幫助用戶提高效率、降低成本。

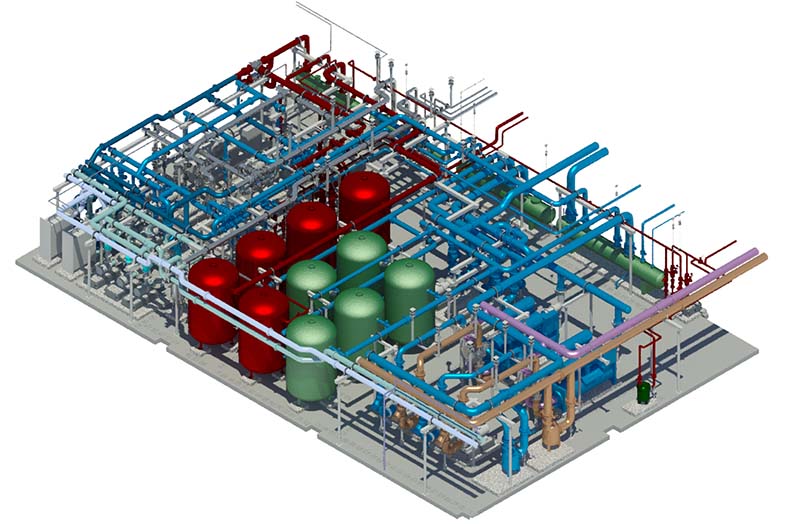

機房效果圖

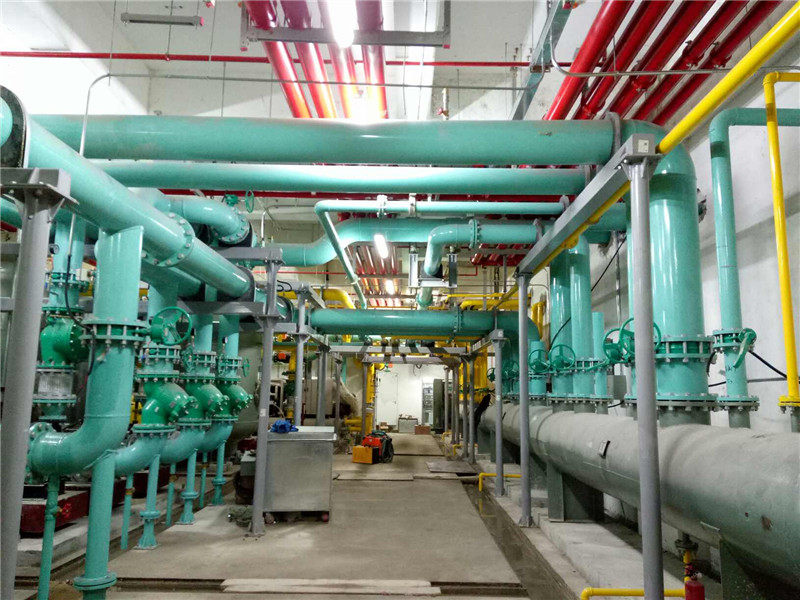

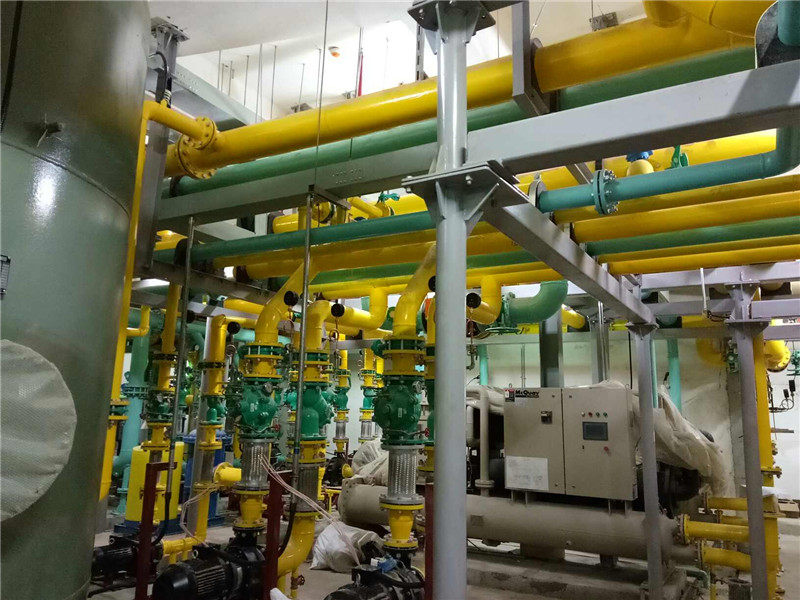

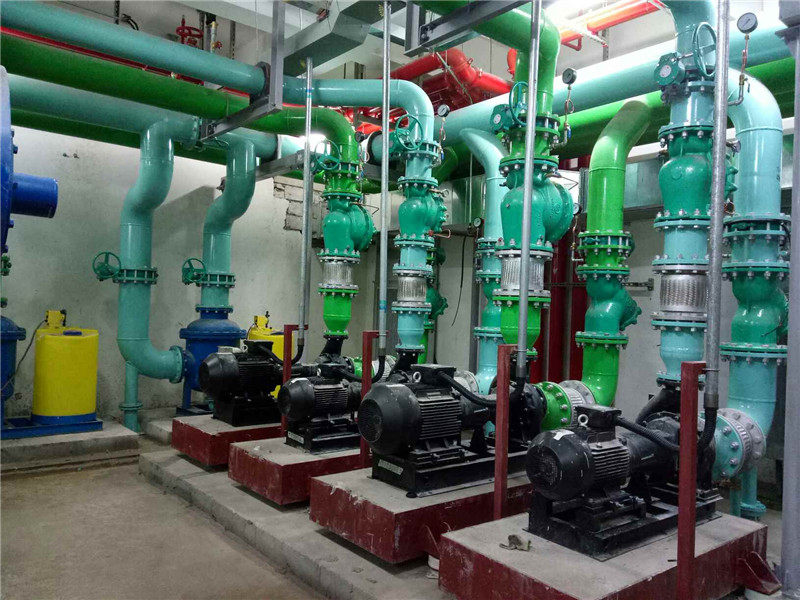

現場圖片展示:
