BIM技術在機電專業預制加工、安裝中的應用

一、概述
       BIM（Building Information Modeling 建筑信息模型）是以三維數字技術為基礎，集成建筑設計、建造、施工、運行維護等項目全過程各種相關信息的工程數據模型。在北京、上海、廣州一線城市，國家政府部門對建筑行業已出臺相關文件，要求建筑面積在2萬平米以上的建筑項目設計和施工中須使用BIM技術，近幾年BIM技術在建筑行業的應用已形成一種必然趨勢。
       BIM技術在建筑行業機電安裝工程施工中也可以找到很好的切入點和結合點，從而使BIM技術的應用在此領域更加廣泛深入。
       目前建筑行業機電設備安裝工程與BIM數據建模、工廠預制、合理供貨、現場安裝此工藝已趨于成熟，BIM建模技術與之有效的結合起來，工廠化預制和現場流水作業安裝，做到綜合管線布局立體、可視化；環境、材料信息數據精準化；預制、安裝工藝流程標準化，無論在工程質量、施工成本、工作效率等方面，將會產生一個質的飛躍，其市場開發、推廣、應用有著廣闊的前景。

二、應用推廣優勢
1、優化管線布置
       提出解決方案，消除碰撞點，解決“錯、漏、碰、缺”的問題；同時亦可合理調整各管線的走向、標高及管件、閥門的位置等，整體優化綜合管線的布局，使之更加整齊美觀、方便安裝、便于操作。
2、保證施工質量
      采用3D測量儀在現場測量，獲取的數據真實、可靠。環境信息數據具有全面性全面且精準度高。
      工廠化預制是在固定的場所集中進行流水線化、標準化，工廠化預制不受場地、交叉施工、材料等環境元素的制約和干擾，從而保證質量控制過程的掌控。最大限度的簡化了現場操作的技術難度，節省工時，從而也穩定了工程質量，提高了工作效率。
       三維模型建立、管線布置方案的優化到加工預制管件信息數據全過程精度管理，結合先進的機械化加工工藝，從而保證施工質量得到有效控制。
3、提高工效、降低成本
       基于BIM技術的信息化、智能化管理，可以做到信息共享，更加有效的實時了解工程進度情況；進行成本預測分析和成本糾差、實施成本控制。
       BIM模型中可以精準地統計材料的分類、需求數量等信息，為材料的采購、預制材料等提供方便。人工、材料節約，預制加工人員相對固定、材料集中管理，方便質量、進度、管理的協調和控制，現場安裝的人員少，安裝工序簡單、便捷，真正做到了“多、快、好、省”，即降低了成本，有提高了效率。
4、有利于現場施工管理
       采用BIM技術對接現場安裝順序，針對區域進行工廠化預制加工和現場安裝，預制加工廠集中化進行文明施工與安全管理，發生安全事故的不定因素減少，現場施工垃圾減少60%。
       現場安裝僅需要扭矩扳手、倒鏈和腳手架，施工組織方便。不需要配備焊接機及氧氣和乙炔氣瓶等，降低了施工組織的復雜性，消除了火災的危險隱患。
       安裝工序更加程序化、標準化，更加簡單、明了、便捷，可避免需要長時間的高強度的高空作業，減少了發生生產安全事故概率。

三、鎰辰集團——BIM應用

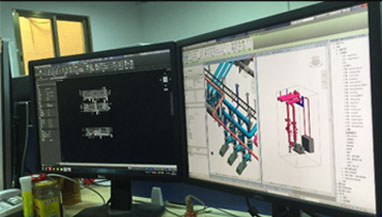

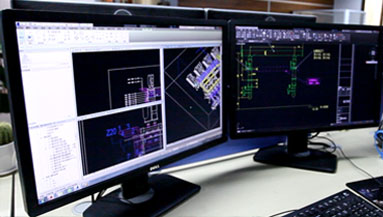

BIM模型深化對接	BIM模型預制拆分工廠化預制	BIM預制模型審核校對
BIM模型系統現場指導	BIM模型運維數據錄入

四、BIM技術在機電一體化工廠預制安裝施工中運用的成功案例

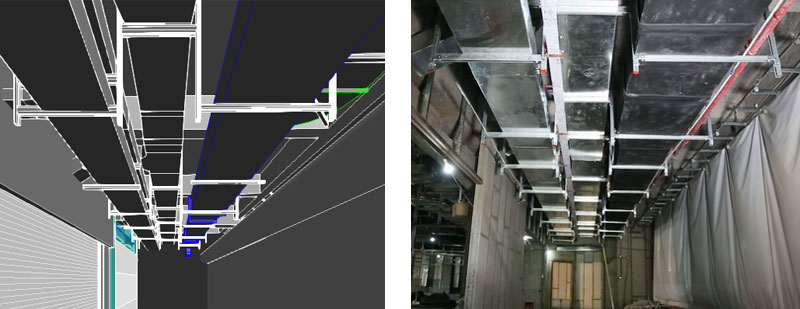

廣州電視臺項目現場安裝效果與BIM預制模型對比

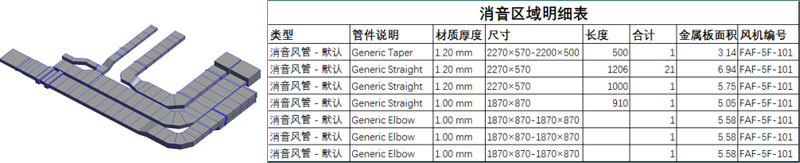

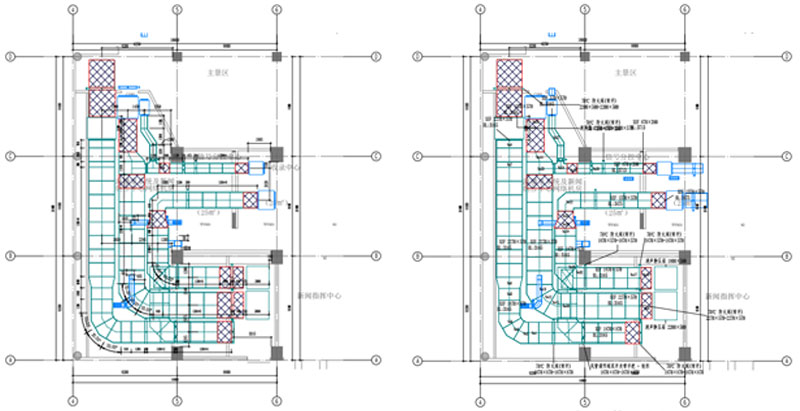

風系統模型管道預制拆分

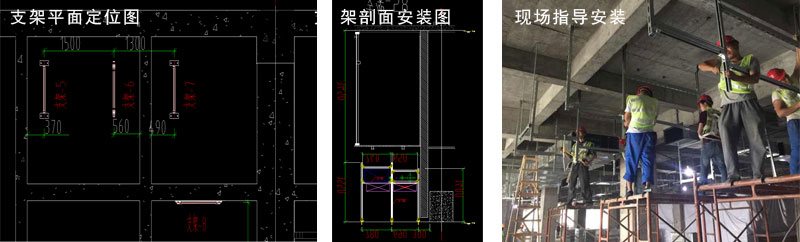

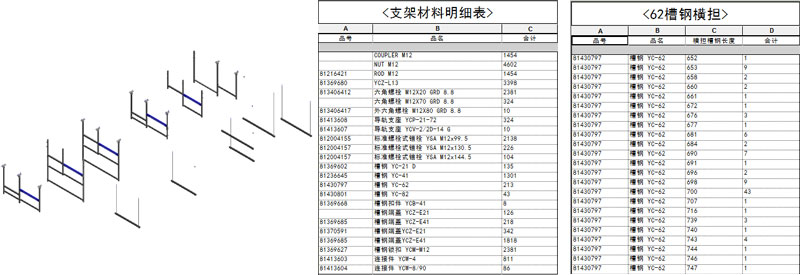

支架系統模型設計
