隨著當代科學技術的創新、發展與成熟,各個企業都在嘗試通過運用新思想、新技術來提高企業的技術水平、工作效率和綜合競爭力。通過將BIM技術和MES系統融入到傳統的工作流程中去,可以提升傳統工作的效率、施工管理效率,同時將傳統工作中一些施工的重點和難點轉變?yōu)楦菀渍莆蘸涂刂频某R?guī)性施工內容。
預制加工技術作為衡量一個機電施工企業實力程度的重要指標,勢必逐漸受到各施工企業的重視,采用BIM技術與管道預制加工組合安裝相結合的方式進行管道工程建設,提高了預制加工圖的精度和制作預制加工圖的效率,為預制加工技術的發展提供了一個新方向。
時代在變,鎰辰一直在領跑,鎰辰集團時刻保持著學思求變,變再深思的理念,不斷為客戶提供更優質的產品和更好的服務,廣州市鎰辰智造科技有限公司系一家集科研與制造為一體的機電智能配套有限公司,專注于為用戶提供“基于BIM應用的機電配套解決方案”
近年來,鎰辰集團結合建筑工業化趨勢,建立以BIM應用為載體的項目工程信息化管理模式,將BIM技術貫穿于設計、制造、物流、施工、運營、管理,信息高度集成,生產工業化,施工裝配化、產品運維移交,為用戶帶來高效、智能的全專業機電預制裝配式服務,助力“建筑機電產業·中國制造2025發展。
一、鎰辰集團&管道預制出圖
1、管道預制之BIM 3D效果圖
2、管道預制之BIM技術運用
鎰辰智造利用BIM技術進行管線綜合平衡深化后的BIM施工模型利用rebro自身功能智能化的制作預制加工圖及清單。a、先在rebro里用軟件自身的分割功能將管道系統劃分為多個預制加工段,再對每個預制段進行配件定位,分線切割。
b、用rebro對分割的管段,管道配件進行詳細的尺寸標注。

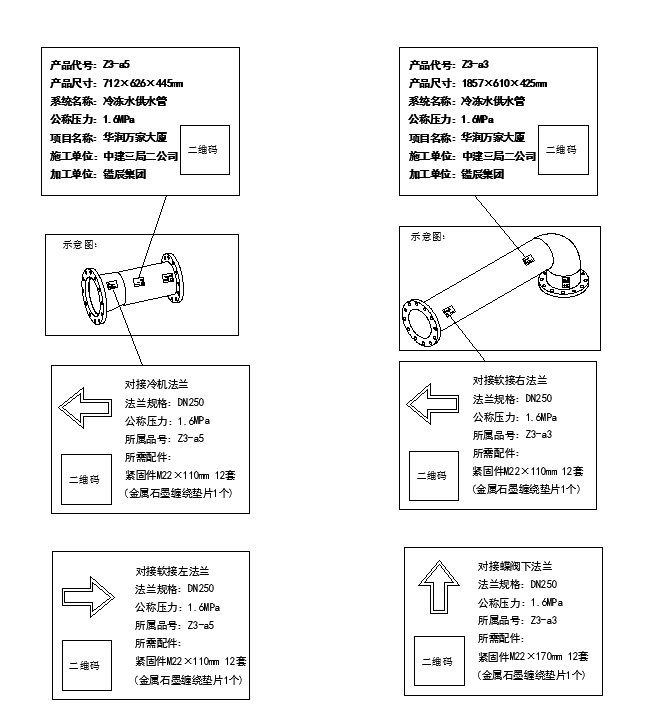

c、根據現場組合安裝順序,用rebro對所有管道和配件進行自動編號,并集成數據導入系統生成對應的二維碼標簽。

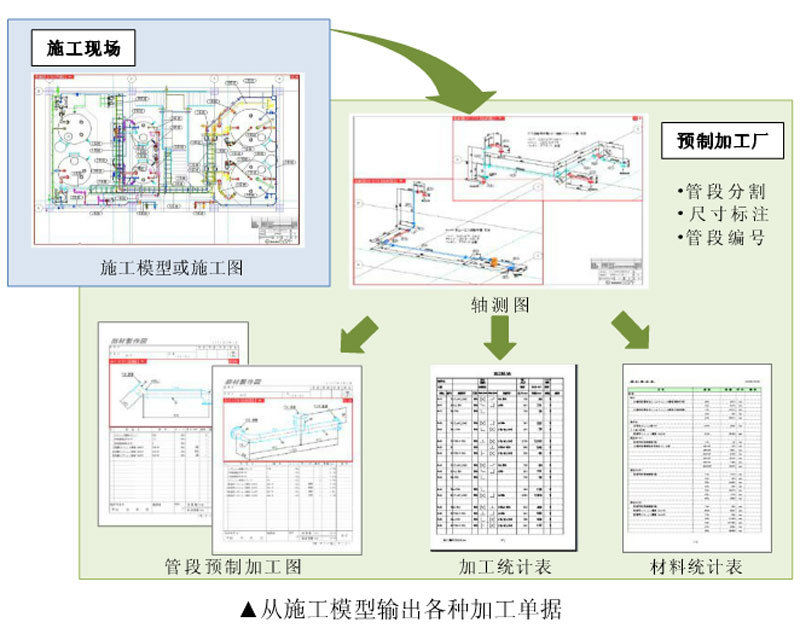

d、用rebro自動生成帶有編號的三維軸測圖與帶有管道長度及配件信息的下料尺表的管道預制加工圖,同時自動生成材料清單。
3、管道預制之智能化、信息化展示
a、鎰辰智造對管道產品定義加工工序,利用二維碼信息化數據手段,實時完成工序實時掃描更改狀態并在系統體現出來,同時設置完成狀態的信息定時推送,讓客戶實時知道自己的訂單的完成情況。實現BIM與機房之間信息化的交互,出圖快速生成二維碼標簽,車間完成數據采集,系統展現“已出圖/相貫線切割/焊接/管道組對/管道噴涂”情況的生產看板和報表,隨時跟蹤項目的出入庫情況。
二、鎰辰集團&管道預制加工過程

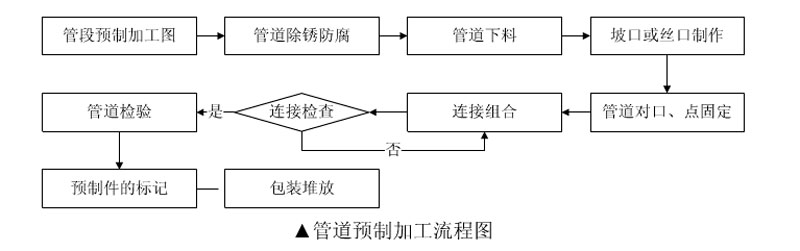

管道預制加工圖制作完成后就可以立即在鎰辰進行管道的預制加工,預制的加工流程如下圖:
三、鎰辰集團&管道組合安裝過程

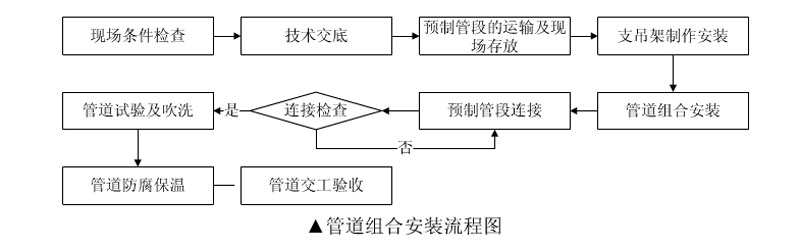

BIM模型和3D施工圖代替?zhèn)鹘y(tǒng)二維圖孩子指導現場施工,可以避免現場人員由于誤讀引起施工出錯,在施工現場具備作業頁面后,由技術管理人員利用BIM技術向安裝管道的技術工人進行管道可視化技術交底,同時將帶有管道編號的施工圖紙交給作業工人,將制作完成帶有二維碼信息標簽的管道預制段搬運至施工現場按二維碼信息標簽內容逐一進行安裝,施工過程中,通過管段貼附二維碼標簽作業工人可以清晰的了解每個預制管段的安裝位置、標高狀況,進行精確定位安裝,非常好的控制了施工質量。四、鎰辰集團&管道預制加工組合安裝的優勢
通過數字化的工廠預制加工,可以自動完成對建筑物構件的預制,對工程質量安全及經濟效益等幾方面有如下優點:
1、大大提升了工程質量:鎰辰預制加工采用流水化,標準化,信息化生產,管道的加工、組對、焊接、噴涂均在鎰辰車間進行,施工條件比現場好,同時可以最大限度的采用機械,這樣可以極大的降低建造誤差提高施工質量。
2、大大縮短了現場施工工期:鎰辰智造工廠化預制將部分施工任務搬離了施工現場,在現場機電工作面還沒有的時候預制即可提前開始,并且大幅度提高構件制造的生產效率,對于工期緊、任務重的機安裝工程可節省較多的施工工作時間。
3、減少了安全事故發生的幾率:鎰辰智造的預制加工可以將施工現場的大量工作轉移到工廠進行,大幅度減少了施工現場的高空作業和交叉作業的時間,保證了安全施工,減少了安全事故發生的幾率,
4、節約了施工現場的加工場地:工廠預制化將部分施工任務搬離了施工現場,可以減少加工場地對現場的占用,很多項目因場地狹小無法提供加工場地要求承包方必須在場外加工后運到項目現場進行安裝,鎰辰智造預制加工可以較好的解決這個要求中的技術質量難題。
5、減少工程材料不合理的損耗:鎰辰預制可大量減少管道配件在施工現場的損耗。施工時各專業人員眾多,施工單位太多,施工人員組成復雜,零星丟失現象不時出現。但是在鎰辰預制加工廠內,構件集中加工,自始自終由一個作業組負責下料,做到“量體取材”,避免了長管亂截、大材小用等現象,做到合理使用和管理材料,節約了材料,降低了成本。
五、鎰辰集團&始終保持專注,腳步從不停留
機電專業數字化建造產業鏈各方,共同促建BIM協同平臺,提供包含準確產品族庫在內的數字化信息,應用輕量化協同工具,實現在線分工協作,形成機電安裝工程精益建造及全生命周期管理的新模式。
謝生庭 著(轉載請注明出處和相關鏈接,否則追究其法律責任!)
